PCX160（KF47）ADV160（KF54）メンテナンスしていますか？
「そろそろVベルトを交換しようかな」と思い立ったものの、
いざ作業を始めると
「手持ちのプーリーホルダーが合わない！」
「8mmボルトが奥まっていて回しにくい！」といった壁にぶつかることがあります。
実はKF47型は、従来のPCX（125ccクラス）から大幅に設計が変わっており、「これまで使えていた工具」が通用しないケースが多いのです。
私もその一人です。
今回は、KF47のVベルト交換を安全・確実に行うための「失敗しない工具選び」と、絶対に知っておくべき「108N・m」の真実について解説します。
Geminiの音声解説です。
テキストを読む前に聞いてみると概要が理解しやすくなります。
動画の中では２つの純正ベルトを紹介しましたが
３つ目を発見しました。
23100-KIZ-J110-M1 インドネシア仕様です。
どうやら、ベルトは共通仕様で、ウエイトローラーの重さが17gの加速寄りの設定になっているようです。
インドネシアの実際の道路事情（激しい渋滞、急な坂道、2人乗りや重い荷物を載せる文化）には、
この「19g」では坂道の途中で減速し、後続車から追突される危険があります。
そのため、現地では加速を良く（低速でもトルクが厚いところを利用しやすい）するために、
購入後すぐに「17g」の軽いウエイトローラーに交換するのが一定番のカスタムになりました。
そういう経緯で17ｇが標準仕様となっているようです。
1. なぜ既存のプーリーホルダーが合わないのか？
「プーリーを固定しようとしたら、穴の位置や径が合わない……」 これはKF47型で非常によくあるトラブルです。エンジンのeSP+化に伴い、ドライブフェイスの剛性や外径が変更されたことが原因です 。
KF47に適合するホルダーの条件
- ピン径: φ5mm または φ6mm の両方に対応しているもの 。
7mmでは入らなくて、5mmでは少し隙間があったので、6mmがぴったんこだと思います。 - 開口幅: 150mm以上確保できる「Y型」のユニバーサルホルダー 。
安価な汎用ホルダーや原付一種（50cc）用ではスパンが足りず、無理に使うとプーリーの穴を損傷させる恐れがあります。

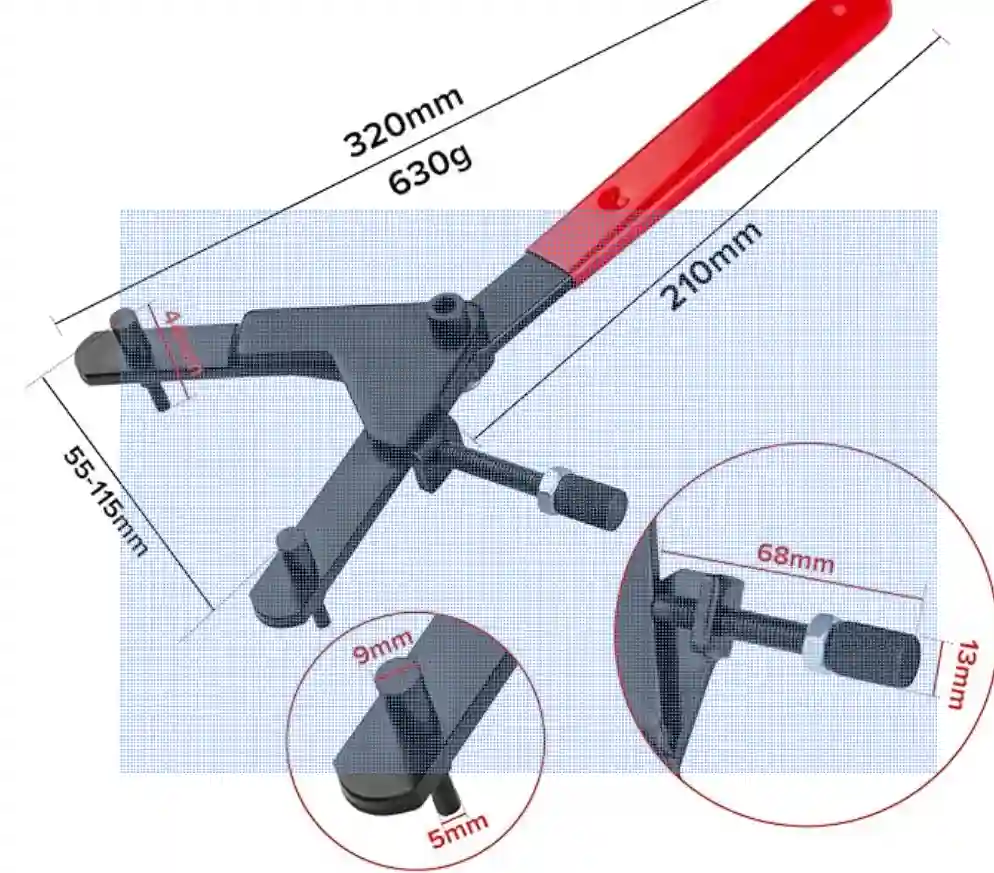

【おすすめのツール】
このプーリーホルダーで十分だと思います。価格も安いです。
約2,000円です。
私のホルダーは（7mmと10mmの仕様）、ピン形があっていないのでプーリー側は穴に入りません。
羽にピンを当てて強引に作業していましたが、このホルダーでは問題ありませんでした。
2. 8mmボルトの攻略法：ディープソケットが必須な理由
クランクケースカバー（Lケースカバー）を外す際、多数の8mmボルトを外す必要がありますが、これがなかなかのクセモノです。
- ディープソケット（8mm）: ボルトがフィンの奥に沈み込んでいる箇所があるため、ショートソケットではラチェットがケースに干渉してしまいます 。
- エクステンションバー (75mm〜150mm): PCXのサイドカウルは張り出しているため、軸を延長しないとカウルに手をぶつけたり、ボルトを垂直に回せなかったりします 。
【信頼のブランド】
- KTC (京都機械工具) / TONE (トネ): 8mmのような細いボルトは、精度の低い工具だとすぐに「なめる」リスクがあります。
精度の高い国内ブランドが安心です。
私は近所のDYIブランド製を使っています。
きっかけは35年くらい前に購入した、安物のソケットだと舐めてしまうからです。
Amazonも検討しましたが、クロームバナジウム鋼でそこそこ強度がありそうだったので、購入しました。
全く問題ありませんでしたので、ちょいちょいリピートしています。
22mm（前輪側プーリ用：これはTONE製）
19mm（クラッチ側）
12mm（オイル交換時のドレンボルト用）
13mm（TT用のバッテリー外し？に使ってたけど、車はもうありません）
10mm（いろいろ）

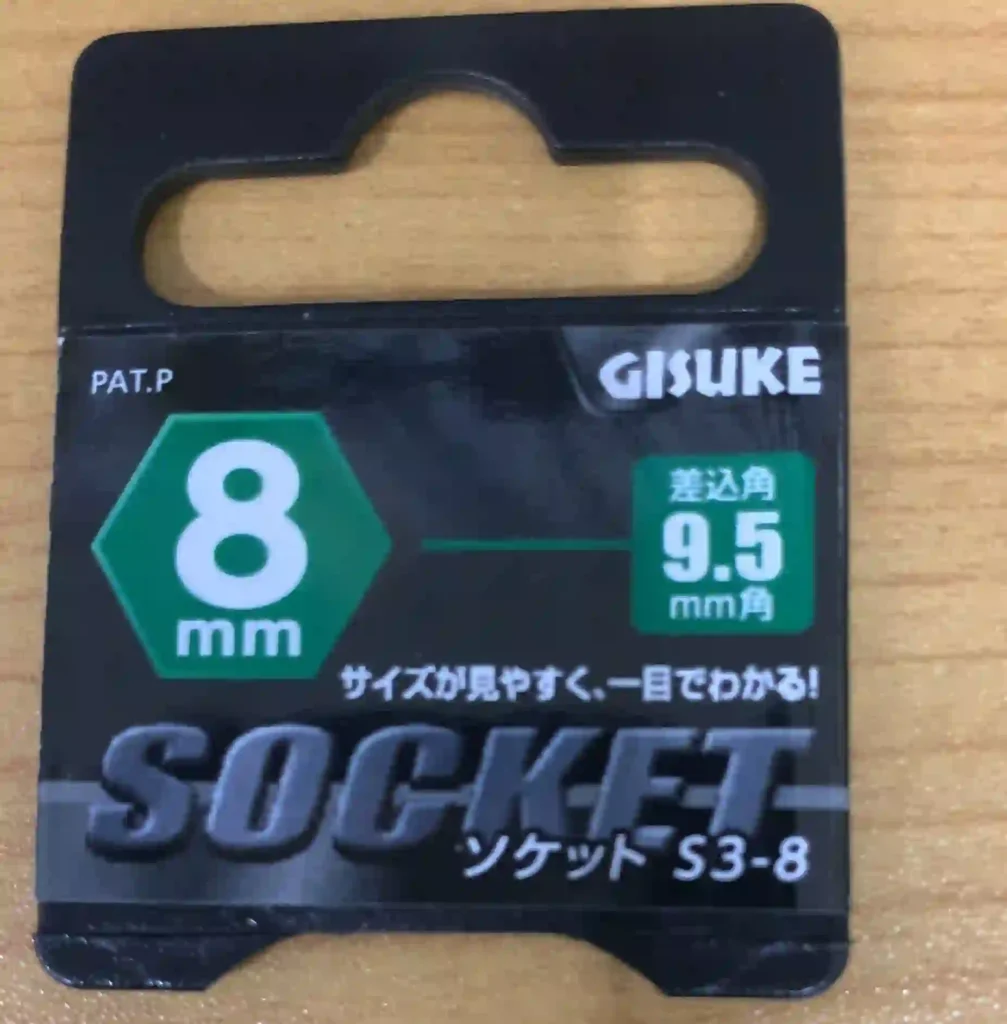

8mm（今の35年モノはナメナメなので、これから買いに行くのです）
買いました。
ソケットはディープでなくても延長すれば使えます。
ただ、接合部分が増えるので、力がうまく伝わりにくくなり、舐めるリスクが上がります（自己流）
8mmディープソケット：楽天市場（ナフコ）
3. 最大の難関：ドライブフェイスの「108N・m」
ここが最も重要です。KF47型のドライブフェイスナットの規定トルクは、なんと 108 N・m です 。
クラッチアウターナット（右側）は、規定トルク: 49 N·m になります。
従来のPCX（JF28やJF56等）は54 N・m〜59 N・m程度でしたが、KF47ではその約2倍、つまり「普通乗用車のホイールナット」並みのトルクで締め付ける必要があります 。
- トルクレンチは必須: 108 N・mは手感で管理できる数値ではありません 。
- 緩み＝全損: もし旧モデルの感覚で締め付けが甘いと、走行中にプーリーが脱落し、クランクシャフトが破損します。こうなるとエンジンの全分解が必要になり、数万円〜十数万円の修理費がかかります 。
私は、トルクレンチを所有していないので下記の概算表を意識して作業しています。
ソケットレンチにパイプを付けて40cmくらいにして作業しています。
あくまで自己責任でお願いします。
評価の高いトルクレンチを購入しました。
長さがあるので、長さがあり、テコの原理で用意に設定トルクまで締め付けが出来ます。
| レンチの長さ | 必要な荷重（kg） | 体感の目安 |
| 20cm (0.2m) | 55.1 kg | 成人男性が全体重をかけても届かないことがあるほど強力 |
| 25cm (0.25m) | 44.1 kg | 10kgの米袋4.4個分。片手の力だけではほぼ不可能 |
| 30cm (0.3m) | 36.7 kg | 2Lペットボトル18本分以上。両手で力一杯引くレベル |
| 40cm (0.4m) | 27.6 kg | 30cmレンチで54 Nmを締める時の1.5倍の力 |
| 50cm (0.5m) | 22.0 kg | 40cm以上の長いハンドル（ブレーカーバー）が推奨される重さ |
4. 準備しておくべき消耗品リスト（純正品番）

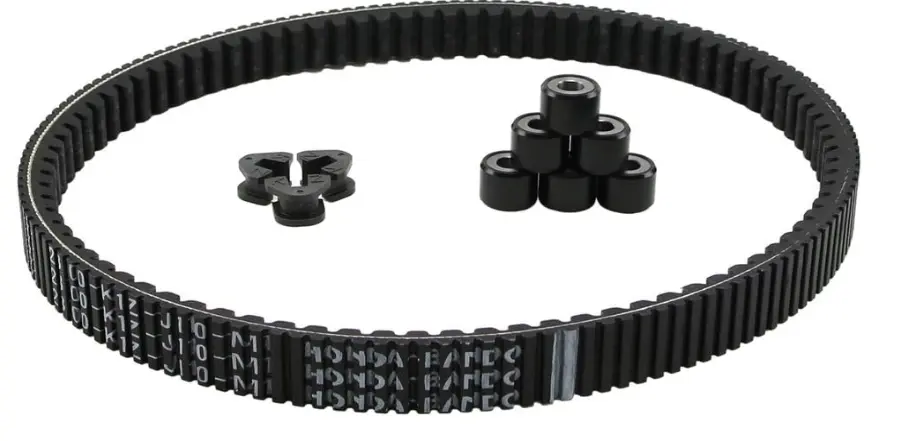

ベルト交換時に一緒にリフレッシュすべき「3点セット」の品番をまとめました。
| 部品名 | ホンダ純正品番 | 備考 |
| ドライブベルト | 23100-K1Z-J11 | 強化仕様の専用品 |
| ウエイトローラー | 22123-K0S-V00 | 19.0g × 6個 |
| スライドピース | 22011-K1N-V00 | ガタつき防止に |
※ウエイトローラーはモデルによって重量指定が細かいですが、KF47純正は1個19gが標準です 。
ぼろぼろになったのはKN企画製です。
向きを意識していなかったのでそれが原因かも
キタコ(KITACO) スーパーローラーセット (19.0g) ：取り付け向き注意
１個重いものがありましたが、４万キロ走行でも、耐久性に問題なかったです。
でもやっぱり、純正が一番だと思います。
楽天：22123-K0S-V00
amazon
メルカリ
純正ウエイトローラーは、グリス不要です。
（塗布してはいけません）
市販品も、特に記載がなければ塗布してはいけません。

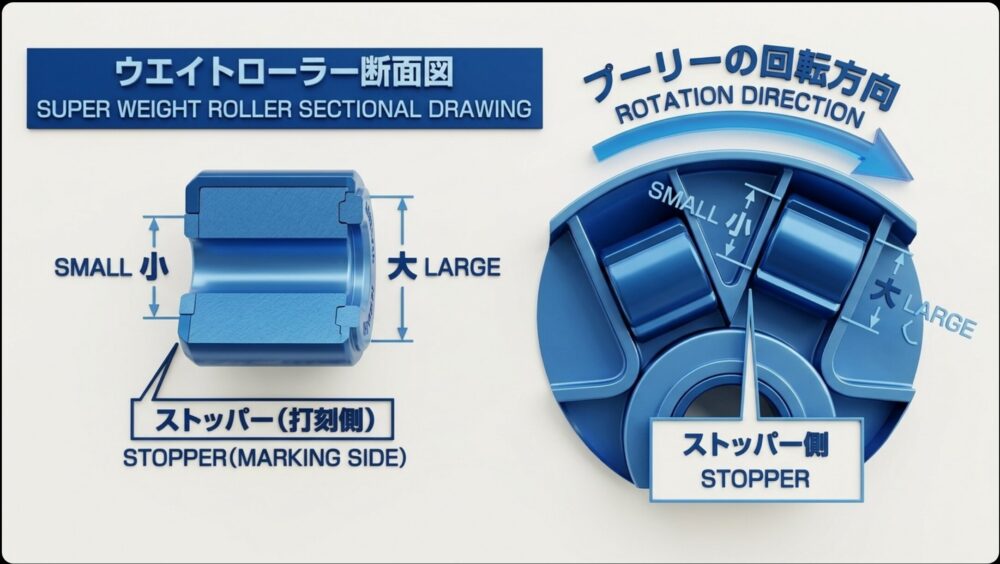

ウエイトローラーには向きがあり重力がかかる側は、金属が小さく見えるようにセットします。
回転方向の矢印が逆のように思えますが、取り付けると逆になるのでこの図の通りにセットすれば
取り付けたときに、小さく金属が見える側が前輪側になっているはずです。
5. 作業のコツ：ベルトの「噛み込み」に注意！
ナットを締める際、ベルトをフロント側の軸付近に挟んだまま締め込んでしまう「ベルト噛み」に注意してください 。
- リア側のプーリーをグイッとフロント側に手でひっぱり、ベルトを奥まで落とし込む。
少し食い込めばOKです。（自己流です）
他の方法としては、ロックタイを使ってギュッと落とし込む方が多いです。 - フロント側のベルトが完全にたるんだ状態で、プーリーがクランク軸の根元まで密着しているのを確認する。
私の場合は、少しずつ締めて、プーリーを回転させます。
ここで、はさまって（ベルトが変に噛んでいないか確認）いないか確認しながら作業しています。
回転させると、きれいにハマっていると抵抗が少なくなるので分かります。（自己流） - その状態で初めて108 N・mのトルクをかける。
私は自己流の感覚派なので、トルクレンチを推奨します。
安心のブランドだと1万円位します。
プリセット式は2万円くらいです。 - TONE 差込角127mm（ごっつい）
40～140N・ｍ
トルク負荷方向:右回転のみ
全長×重量:530mm×1.72kg

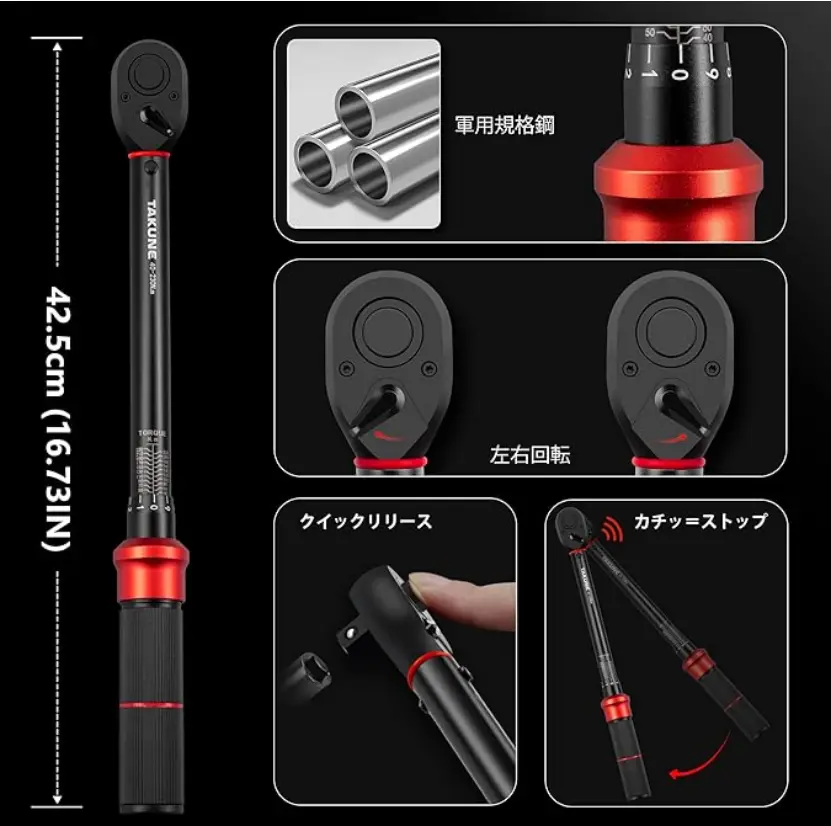

評価の高いトルクレンチ
プリセット式
40～230N・ｍ
差込角12.7mm
約5,000円
わかりやすい説明動画がある
謎の軍用規格
これを怠ると、走行開始直後にナットが緩み、エンジンを壊す原因になります 。
まとめ：信頼できる工具こそが最高の保険
PCX160（KF47）の駆動系整備は、もはや「原付の延長」ではありません。
特に108 N・mのトルク管理は、プロレベルの慎重さが求められます。
- プーリーホルダーは開口幅の広い最新型を
- 8mmはディープソケット＋エクステンションで攻める
- トルクレンチは妥協せず、精度の高いもの（KTC/TONE/東日など）を使う
しっかりした工具を揃えることは、愛車をトラブルから守る「一番の節約」になります。
自己流はリスクが有るので、万全の準備でメンテナンスを楽しんでくださいね！
タイホンダ純正 PCX160 KF47 駆動系リフレッシュ3点SET
メルカリで純正ドライブベルト（23100-K1Z-J11）を探す
メルカリで純正ウエイトローラー（22123-K0S-V00）を探す
メルカリで純正スライドピース（22011-K1N-V00）を探す
私が調べたときは、メルカリが最安でしたよ。
